Was ist RFID und NFC
RFID = Radio Frequency Identification, also Identifizierung im Bereich von Funkfrequenzen.
NFC = Near Field Communication, also Kommunikation (= Datenübertragung) im Nahbereich.

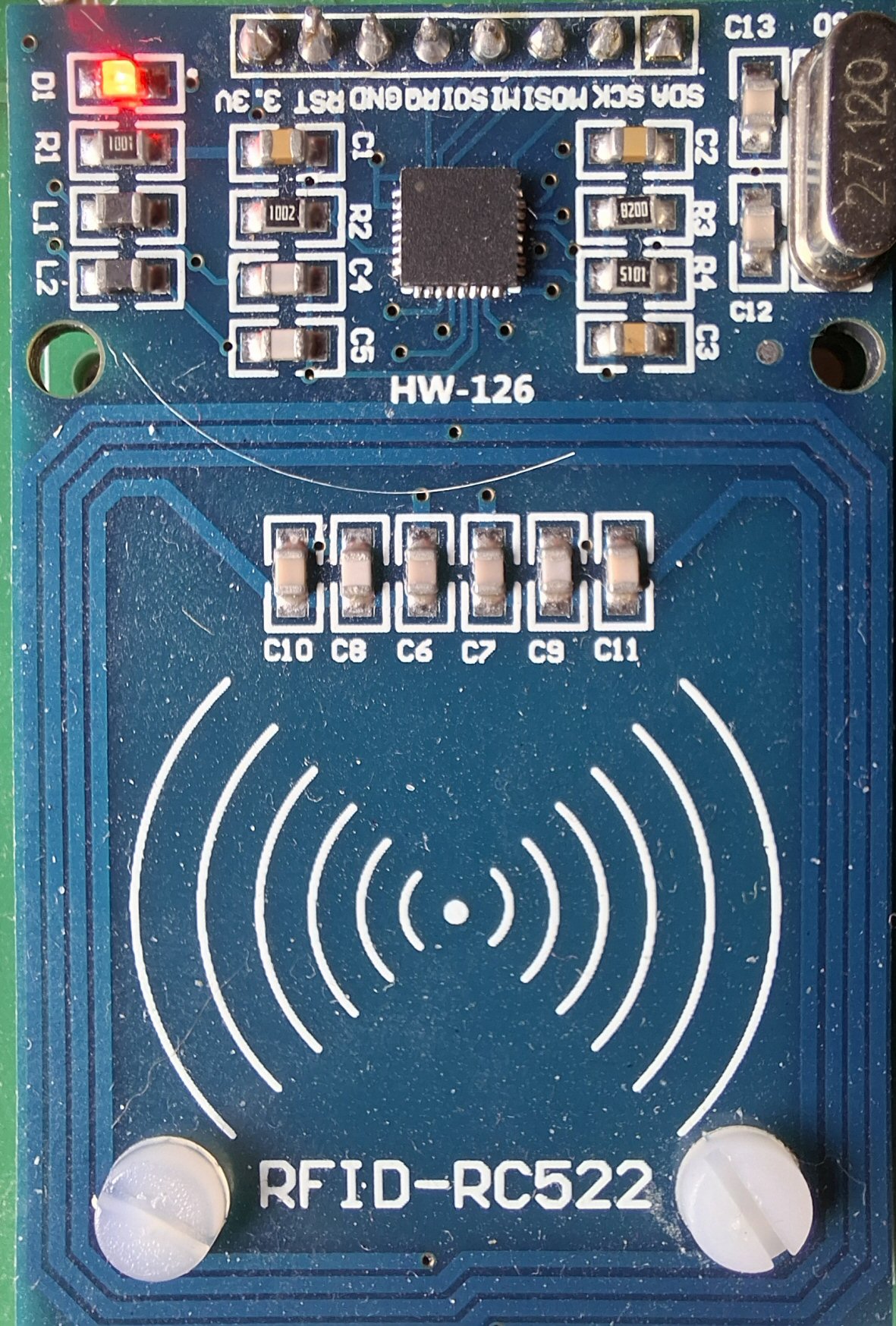

Beide Begriffe werden als Synonym verwendet da sie auf derselben Technologie beruhen. Dabei gibt es einen Sender / Empfänger (beim TonUINO den
MFRC-522) und einen Informationsträger, den "Tag".
Tag

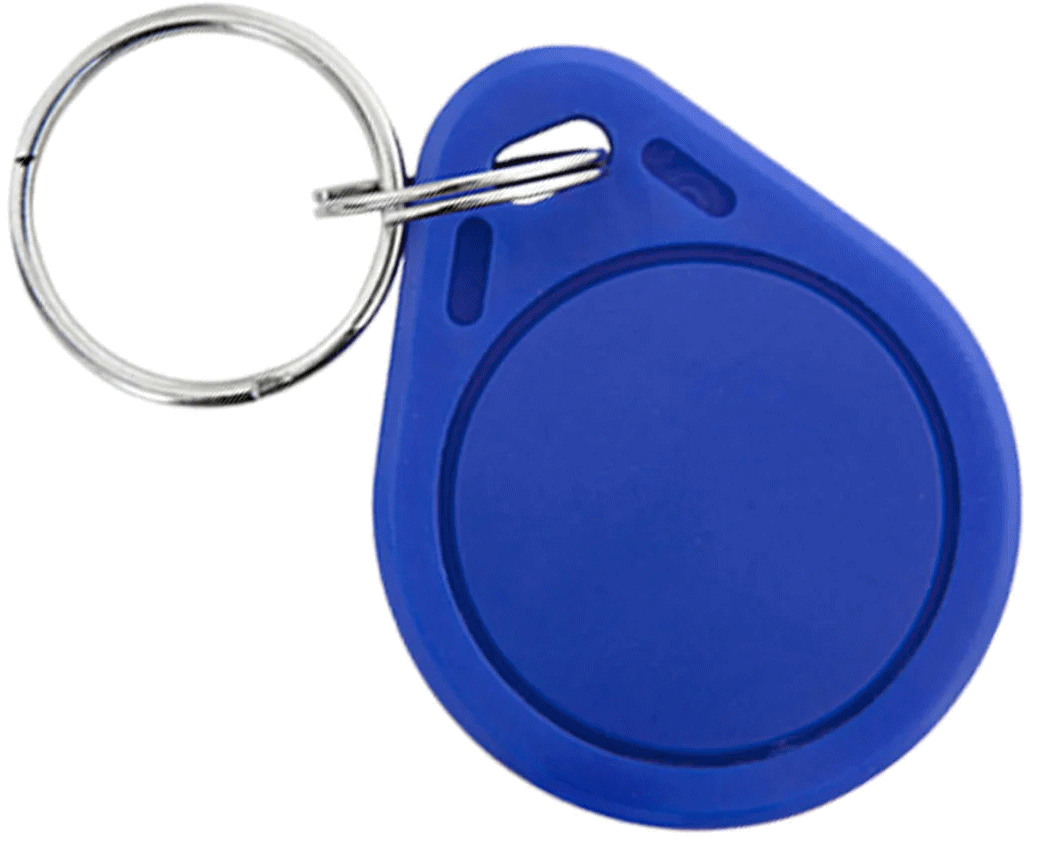

TAG = Als Tag bezeichnet man den Informationsträger bei diesen Verfahren. Die Bauform eines Tags kann sehr unterschiedlich sein. Beim TonUINO werden Üblicherweise Tags verwendet, die einer Scheckkarte oder einem Schlüsselanhänger ähneln. Es werden aber auch Tags in Form von Aufklebern eingesetzt.
Funktionsweise:

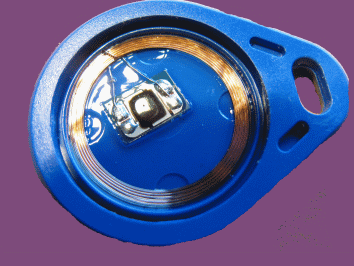

Der Tag enthält einen elektronischen Baustein, der Informationen speichern kann. Dieser Baustein kann vom Leser ausgelesen und unter bestimmten
Bedingungen auch mit Informationen beschrieben werden. Da der Tag über keine eigene Stromversorgung verfügt, muss die notwendige Spannung
vom Leser geliefert werden.
Dies geschieht berührungslos, indem der Leser ein Magnetfeld erzeugt, das dann in einer Spule innerhalb des
Tag die notwendige Spannung durch Induktion erzeugt. Der Begriff "Nahfeld" ist bei diesem Verfahren ernst zu nehmen, da das Induzieren der
Spannung für den Tag nur über wenige Zentimeter Distanz möglich ist.
Damit die Spannungsversorgung des Tags und auch die Datenübertragung funktionieren, ist es wichtig, dass Tags / Karten und das
Lesegerät (Reader) aufeinander abgestimmt sind.
In der Praxis haben sich 2 unterschiedliche Systeme etabliert:
- System mit Basisfreuenz 125 kHz
- System mit Basisfrequenz 13,56 MHz
Obwohl sich Karten und Tags beider Systeme in Form und Aussehen nicht zu unterscheiden, sind sie nicht zueinander kompatibel

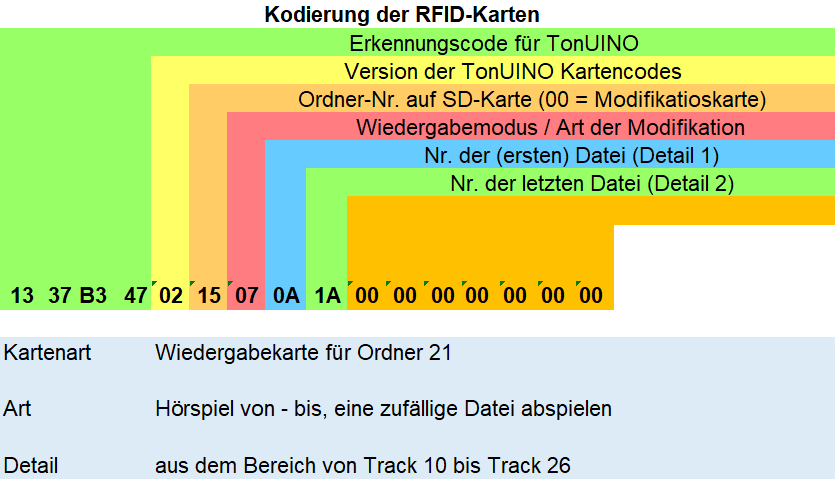

Inhalt / Codierung einer TonUINO-Karte
Bei den Angaben zu Ordnern und Tracks ist zu berücksichtigen, dass die Angaben auf dem Tag hexadezimale Zahlen sind und ggf.
umgerechnet werden müssen.
Test
Welche Tags / Karten passen zum TonUINO ?
Diese Frage stellt sich, wenn der Anfangsbestand von Tags oder Karten, die meistens zu dem Bausatz mitgeliefert wurden, erweitert werden soll.
Für Nachbestellungen ist wichtig zu wissen, dass das RFID-System des TonUINO mit mit der Basisfrequenz 13,56 MHz arbeitet und auch die
Tags / Karten für dieses System geeignet sein müssen. Tags / Karten für ein System mit Basisfrequenz 125 kHz sind nicht kompatibel.
Bei Nachbestellungen von Tags / Karten also unbedingt auf die Frequenzangabe 13,56 MHz achten.
Für dieses System sind Tags in den unterschiedlichsten Bauformen erhältlich, von denen allerdings nicht alle gleichermaßen gut funktionieren:
- Scheckkartenform
Tags dieser Bauform funktionieren bei guter Reichweite sehr zuverlässig und sind zudem leicht zu beschriften / bemalen.
- Form Schlüsselanhänger
Tags dieser Bauform sind in Funktion und Reichweite sehr zuverlässig nutzbar. Diese Bauform bietet sich als Standplatte für kleine Figuren an.
- Bauform Sticker
Tas in der Form selbstklebender Sticker haben in der Praxis leider gezeigt, dass die Reichweite und (damit verbunden) die Erkennungsrate
problematisch gering sein kann. Da diese Bauform wegen der vielen Gestaltungsmöglichkeiten sehr reizvoll ist, wird dringend zu eigenen Versuchen
geraten, zumal Aufbau und Gehäuseform des TonUINO einen starken Einfluss haben.
- Bauform Kapsel
Es gibt passende Tags in Form kleiner Kapseln von wenigen Millimetern Durchmesser und Länge. Diese Kapseln können leicht in Bohrungen
existierender Figuren versenkt oder auch z. B. in Stofftiere eingenäht werden.
Die Miniaturisierung dieser Tags bedingt allein aus physikalischen Gründen eine sehr geringe Reichweite, so dass keine Berichte über erfolgreiche
Verwendung für den TonUINO bekannt sind
