Neo-Pixel Anzeigeelemente

Neopixel sind farbige LEDs, die mit einem Arduino Mikrocontroller und etwas Programmierung, gesteuert werden. Jeweils eine von 16 Mio. Farben und deren Helligkeit pro LED sind individuell für jede Position steuerbar.

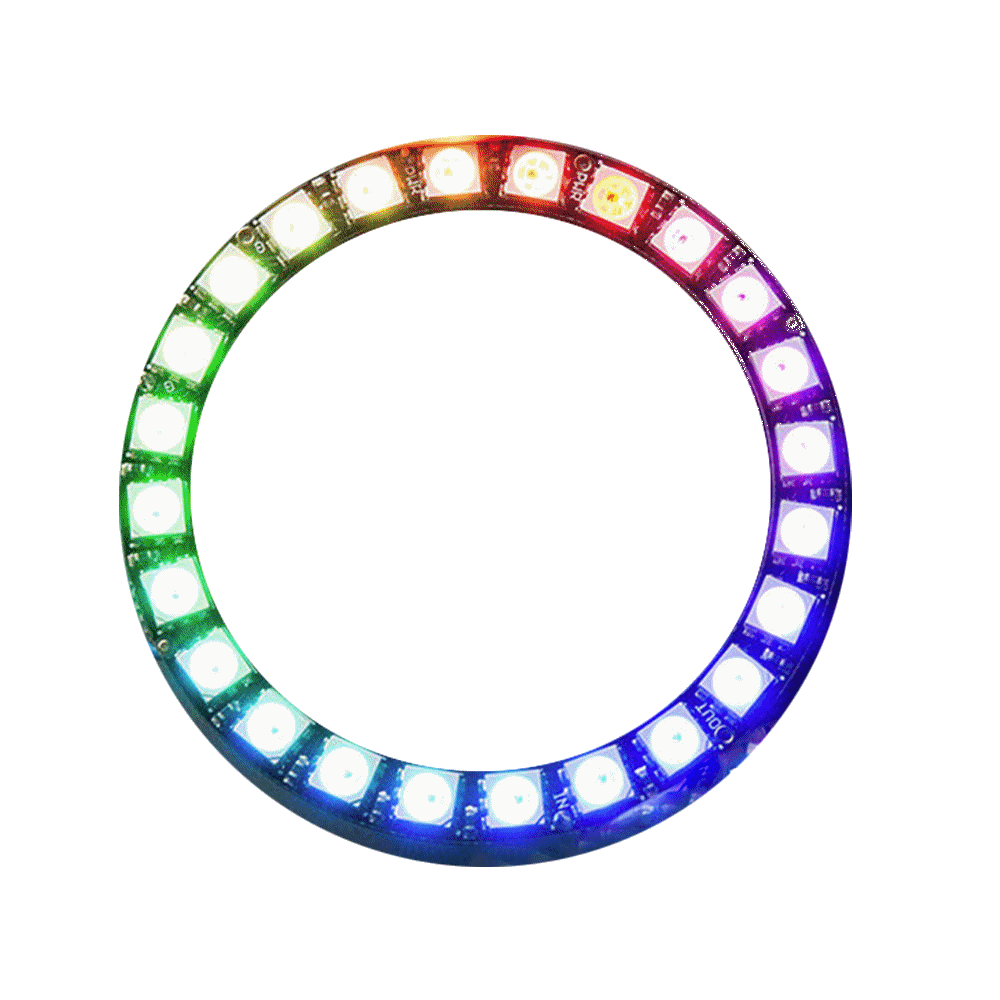

Mit Neopixel Stripes, Ringen oder einer Matrix lassen sich faszinierende Lichteffekte und Animationen erzeugen.

Einige solcher Lichteffekte und Animationen sind bereits in der TonUINO Software implementiert und signalisieren die unterschiedlichen Funktionen und Betriebszustände.

Anzeige der Betriebszustände

Anzeige / Farbe	Funktion / TonUINO Status
rot	Startvorgang des TonUINO
grün, pulsierend	Startvorgang abgeschlossen, warten auf neue Karte
rot	neue Karte erkannt
Regenbogen, umlaufend	Wiedergabe laufend
Regenbogen statisch	Wiedergabe, Pause-Status
blau, pulsierend	Admin- Menü
Leuchtband, grün	Lautstärkeeinstellung, länge des Leuchtbandes proportional zur eingestellten Lautstärke
orange, pulsierend + leicht blinkend	Schlummerfunktion, Timer aktiv
orange	Shutdowntimer, Timer – 1 Minute erreicht
rot	Shutdowntimer, Timer – 30 Sekunden erreicht
rot, gedimmt	Shutdowntimer, Timer – 15 Sekunden erreicht

Einstellung der Helligkeit

Grund- / Anfangshelligkeit einstellen
In der Software ist die Einstellung der Anfangshelligkeit durch den Benutzer während des Betriebes nicht vorgesehen. Jedoch kann die Anfangshelligkeit vor Compilierung der Firmware im Programmcode eingestellt werden:
In der Datei "ring.hpp" kann die Variable "brightness_init" gesetzt werden. Die Einstellung ist in 32 Stufen möglich. In der Standardeinstellung ist mit "16" eine mittlere Helligkeit eingestellt. Praktisch sinnvoll kann die Anfangshelligkeit bis auf Stufe "4" reduziert werden, da es sonst bei pulsierender Anzeige zu Blinkeffekten kommt.

Einstellung der Helligkeit im Betrieb
Die Helligkeit der Neo-Pixel Elemente kann während des Betriebes eingestellt werden, wenn sich der TonUINO im Idle- oder im Pause-Modus befindet. Jeder Druck auf eine Taste zur Lautstärkeeinstellung (V+ / V-) ändert den Helligkeitswert der Neo-Pixel um eine Stufe.>br> So kann die Helligkeit, auch bis zur vollständigen Abschaltung, bequem den Anforderungen angepasst werden.
