Allgemein:

Die Begriffe "Platine", "gedruckte Schaltung", "Leiterplatte" oder "PCB" (= Printed Circuit Board) werden in der Elektronik synonym verwendet und beschreiben den robusten und zugleich kompakten Aufbau von elektronischen Schaltungen bei dem alle Bauteile auf einer Trägerplatte montiert sind, auf der auch gleichzeitig alle notwendigen elektrischen Verbindungen durch vorgegebene (gedruckte) Leiterbahnen, auch auf mehreren Ebenen (Multilayer) hergestellt werden. Solche Leiterplatten für elektronische Schaltungen können auf unterschiedliche Weise hergestellt werden
  1. industriell mit photografischen Verfahren
    Diese Leiterplatten erlauben sehr komplexe Schaltungen mit vielen Verbindungen bei gleichzeitig hoher Packungsdichte (= geringem Platzbedarf) der Bauelemente
  2. in Eigenherstellung mit Abdecklack (auch photoempfindlich verfügbar) und anschließendem Ätzverfahren
    Für dieses Herstellungsverfahren sind unterschiedlich vorbereitete Platten erhältlich, die entweder eineitig oder auch beidseitig schon mit einer dünnen Kupferschicht belegt sind, aus der dann im Ätzverfahren die Leiterbahnen entstehen.
    Für die photogtafische Übertragung des Leiterbahnmusters sind sogar Platten erhältlich, die bereits mit lichtempfindlichem Abdecklack beschichtet sind.
    Dieses Verfahren ist, besonders wegen des Ätzvorgangs, relativ aufwändig.
  3. Für einfache Schaltungen und einen schnellen Aufbau werden sog. Lochrasterplatinen verwendet.
    Wie der Name schon sagt, verfügen diese Platinen über ein regelmäßiges Lochraster auf dem die Bauelemente platziert werden. Die notwendigen Leiterbahnen werden dann mit Schaltdraht hergestellt.
Alle solcher Platinen haben eine hohe Zuverlässigkeit und sind wenig störanfällig.

TonUINO Classic

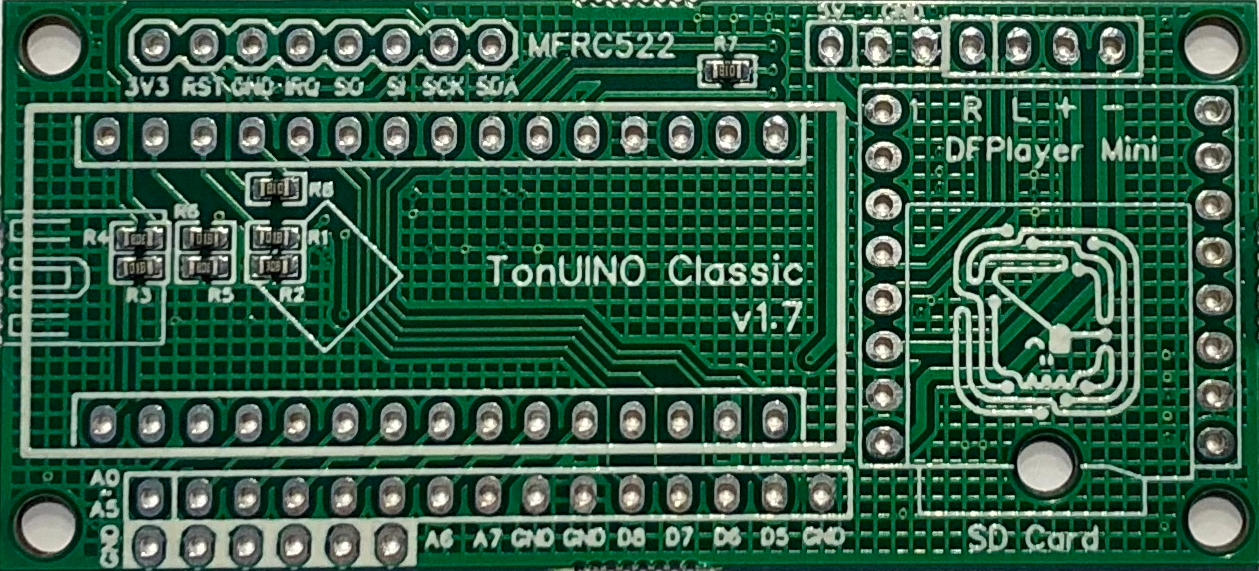

Hier als Beispiel die als "TonUINO Classic" bekannte Platine:
Diese Platine ist industriell gefertigt, trägt und verbindet den Aarduino Mikrokontroller mit dem DF-Player. Am Rand der Platine sind weitere Anschlüsse gut zugänglich, über die die weiteren Baugruppen und die Stromversorgung angeschlossen werden können.

Die TonUINO Classic Platine ist über den Webshop von Thorsten Voß erhältlich.

Bau eines TonUINO mit der Classic Platine

Sollte die Classic Platine nicht verfügbar sein, kann auch der TonUINO auf einer Lochrasterplatine aufgebaut werden.

Lochrasterplatinen

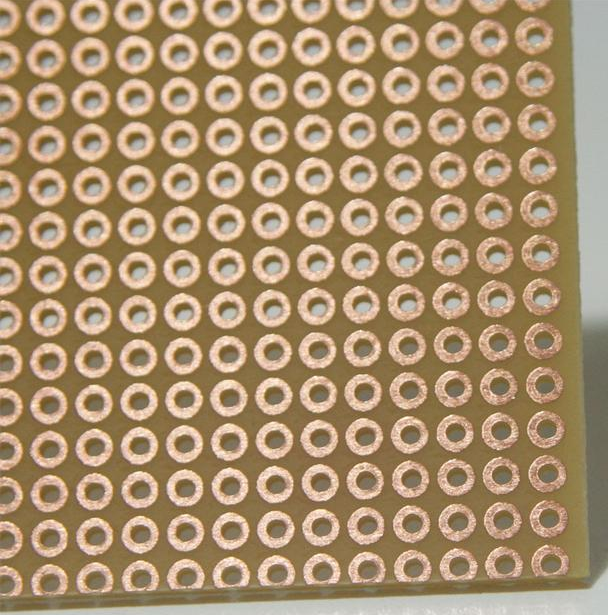

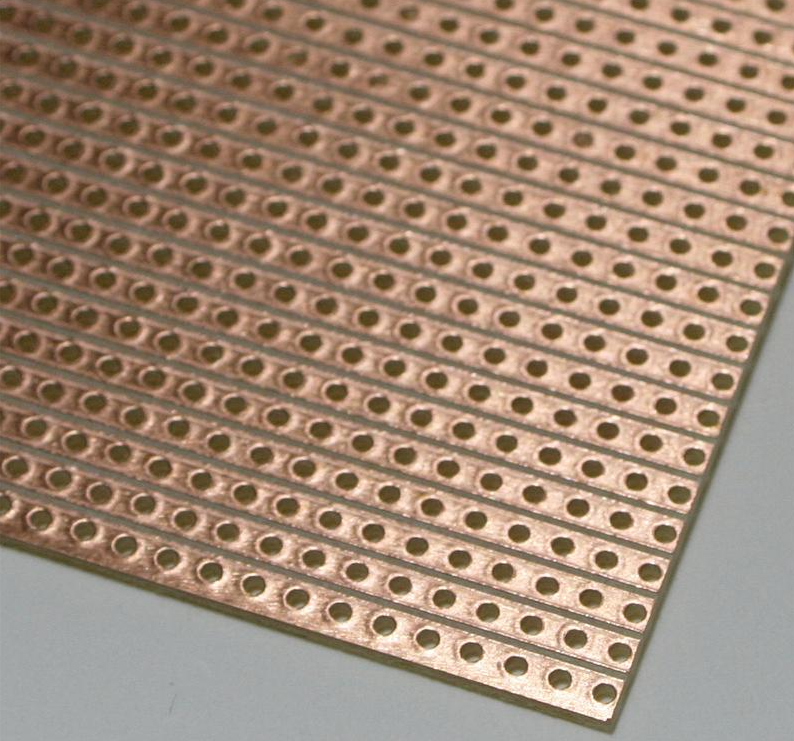

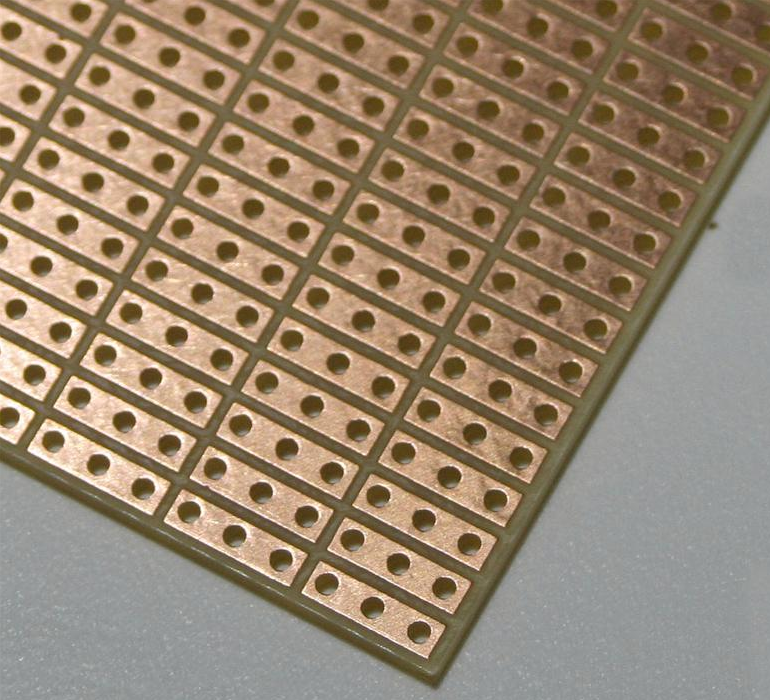

Der Markt bietet eine Vielzahl von Lochrasterplatinen, die auf unterschiedliche Weise schon, einseitig oder auch beidseitig, mit Lötpunken oder ganzen Leiterbahnenversehen sind:
Mit derartigen Platinen lassen sich einfache elektronische Schaltungen ganz ähnlich wie mit zuvor beschriebenen Platinen aufbauen - nur, dass die Leiterbahnen mit Schaltdraht einzeln hergestellt werden müssen.
Sollen Lochrasterplatinen für das TonUINO Projekt verwendet werden, sind wegen der hohen Flexibilität der Leiterbahnverlegung und der Handhabung einseitige Platinen mit einem Raster aus Lötpunkten empfohlen.

Planung, Entwurf und Aufbau eines TonUINO mit Lochrasterplatine

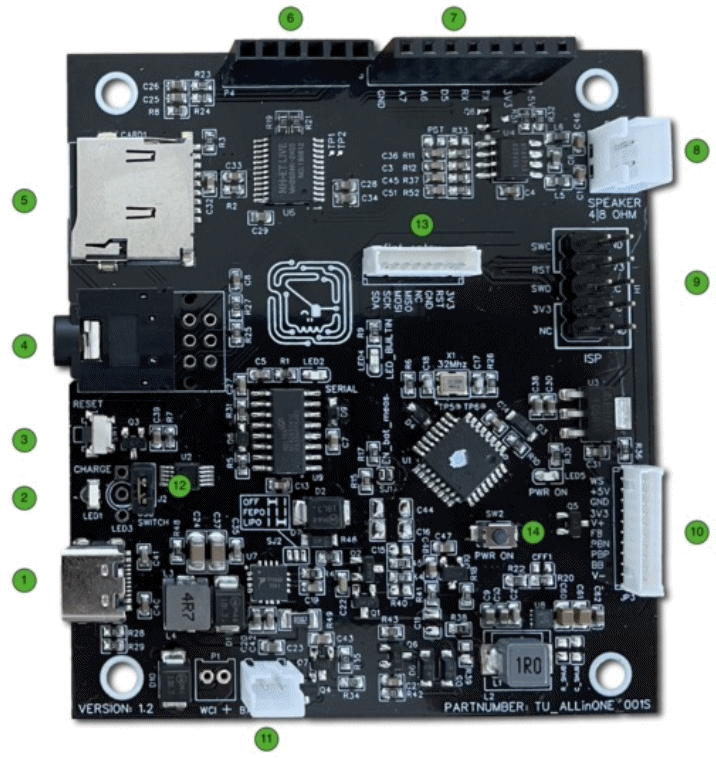

TonUINO All in One

  1. USB-C Anschluss zum Betrieb, zum Laden und für die Konsole
  2. Ladeanzeige (rot lädt, grün geladen)
  3. Resettaste
  4. Kopfhöreranschluss
  5. SD-Karten Slot
  6. Erweiterungsleiste (Audio In/Out)
  7. Erweiterungsleiste (Female)
  8. Lautsprecheranschluss
  9. ISP
  10. Anschluss für den Button Adapter (10 Polig)
  11. Akkuanschluss
  12. USB-Switch Jumper
  13. Anschluss für den NFC Adapter (8 Polig)
  14. Power On Taster

Auf den Seiten der Leiterkartenpiraten ist ein Quick Start Guide zur Aio mit weiteren wertvollen Informationen und einer anschaulichen Darstellung der Verkabelung der externen Baugruppen verfügbar.

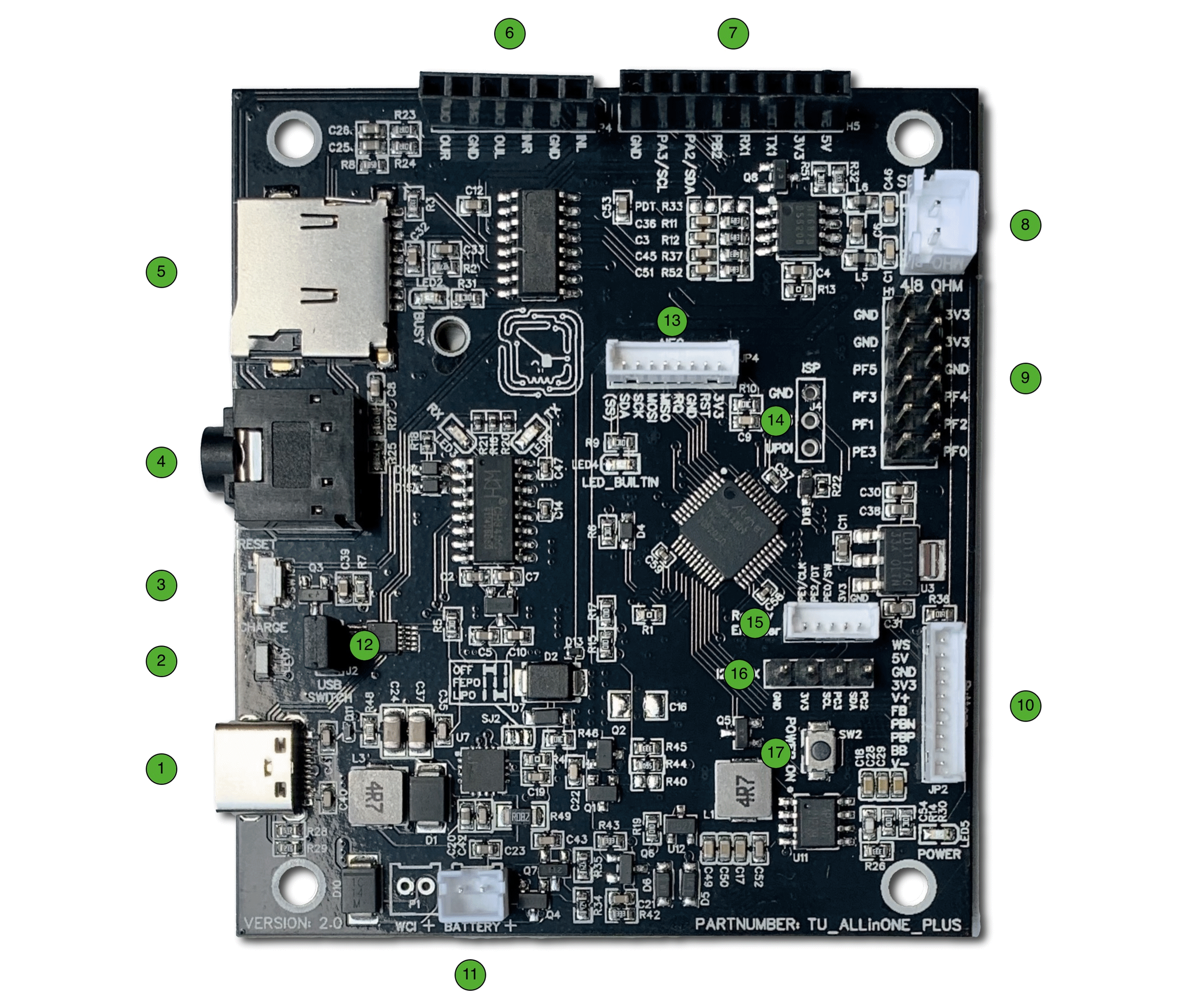

TonUINO All in One Plus

  1. USB-C Anschluss zum Betrieb, zum Laden und für die Konsole
  2. Ladeanzeige (rot lädt, grün geladen)
  3. Resettaste
  4. Kopfhöreranschluss
  5. SD-Karten Slot
  6. Erweiterungsleiste (Audio In/Out)
  7. Erweiterungsleiste (Female)
  8. Lautsprecheranschluss
  9. OPT Leiste (Male)
  10. Anschluss für den Button Adapter (10 Polig)
  11. Akkuanschluss
  12. USB-Switch Jumper
  13. Anschluss für den NFC Adapter (8 Polig)
  14. UPDI Anschluss
  15. Anschluss für geplanten Rotary Encoder Adapter (5 Polig)
  16. I2CMUX Leiste
  17. Power On Taster

Auf den Seiten der Leiterkartenpiraten ist ein Quick Start Guide zur Aio Plus mit weiteren wertvollen Informationen verfügbar.
Eine anschauliche Darstellung der Verkabelung mit den externen Baugruppenden, die auch für die AiO Plus gilt, ist im Quick Start Guide zur Aio gezeigt.
